優凱冰淇淋展示柜型號sf-783數字顯示溫控器使用說明書
一、功能特點
溫度顯示/溫度控制/化霜類型可選/自診斷/化霜控制/電源開關
二、技術參數
1、電源：交流220V
2、感溫探頭：NTC，２條，２米長（不分正負）
3、溫度顯示范圍：-50~150℃（-50~302℉） 精度：±1℃(1℉)
4、控制溫度范圍：-50~45℃（-50~113℉） 出廠值：-18℃(00℉)
5、外觀尺寸外觀尺寸：208mm（長）×64mm（寬）×72.5mm（深）
開孔尺寸：191.5mm（長）×58mm（寬）
6、工作環境溫度：-10~60℃（14~140℉） 相對濕度：20%~90%（無結露）
7、繼電觸點容量
壓縮機繼電器：常開30A/250VAC
化霜繼電器：常開10A/250VAC
風扇繼電器：常開8A/250VAC
照明繼電器：常開8A/250VAC

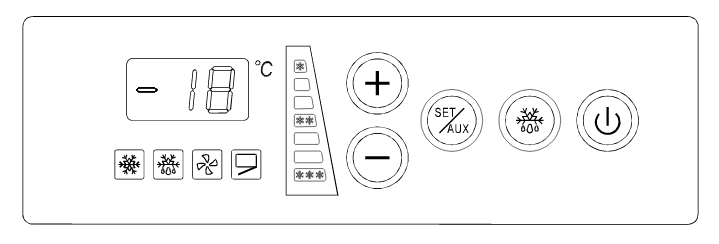

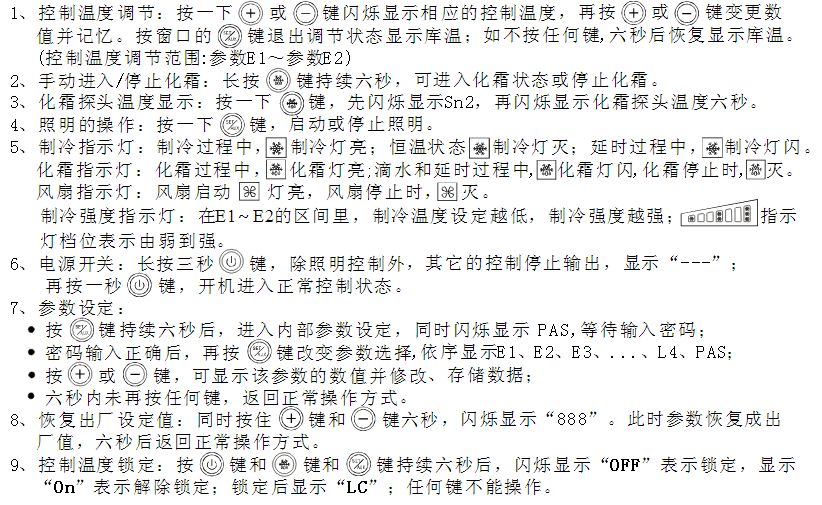

三、面板操作
四、功能說明
1、溫度控制
2、化霜控制
在FF1條件下，工作了一個化霜間隔（參數F2）的時間后，并且化霜探頭的溫度低于參數F30，控制器才能進入自動化霜狀態；經過參數F1或者庫溫高于F31后，結束當前的化霜狀態 。
當化霜間隔F2設置為“00”時，取消自動停機化霜功能。
當F0=00化霜類型為停機化霜時，化霜時壓縮機停止，化霜繼電器停止；化霜結束后，經過滴水時間（參數F5），進入自動 控溫狀態。
當F0=01化霜類型為加熱化霜時，化霜時壓縮機停止，化霜繼電器啟動；化霜結束后，經過滴水時間（參數F5），進入自動控溫狀態。
當F0=02化霜類型為熱氣化霜時，條件達到熱氣化霜時，經過參數FF1時間后，進入熱氣化霜，壓縮機、化霜繼電器均啟動，化霜結束后壓縮機停止，經過滴水時間F5后，化霜繼電器才停止；進入自動控溫狀態。
當設定參數F4=00時，正常顯示庫溫。
當設定參數F4=01時，在化霜過程中鎖住庫內溫度，顯示化霜開始時的溫度?；Y束后，庫溫顯示延時20分鐘（或庫溫小于控制溫度）后，才恢復正常顯示，延時過程中化霜燈閃爍。
當設定參數F4=02時，在化霜過程中顯示dEF?；Y束后，顯示dEF延時20分鐘（或庫溫小于控制溫度）后，才恢復正常顯示，延時過程中化霜燈閃爍。
3、風扇控制：
當P1=00時，風扇與壓縮機同步，在化霜時由P2選擇，化霜后啟動由P3選擇。
當P1=01時，風扇一直運行，在化霜時由P2選擇，化霜后啟動P3選擇。
當P1=02時，風扇根據化霜溫度和P4\P5比較控制，在化霜時由P2選擇，化霜后啟動由P3選擇。
化霜后，當P3=00，化霜后風扇延時P6啟動；當P3=01，化霜后風扇根據化霜溫度和P4\P5比較控制；
當選擇化霜溫度控制風扇時，化霜溫度小于P4時，風扇啟動；化霜溫度大于P5時，風扇停止。
當化霜探頭出故障時，風扇與壓縮機同步。
4、報警控制
當壓縮機經過初次停機之后，才能觸發高低報警功能。當庫溫異常（如超過高溫報警C1或低于低溫報警C2）且持續時間超過報警延時時間C6，進入報警狀態，啟動報警，高溫報警時交替顯示HI和庫溫，啟動相應的壓縮；低溫報警時，交替顯示LO和庫溫，壓縮機停止。（按做任意鍵消音）
當庫溫高過（低溫報警值C2+報警回差C4）結束低溫報警，當庫溫低過（高溫報警值C1-報警回差C4）結束高溫報警。
5、非正常工作模式
庫溫探頭短路或高溫超限（大于150℃/302℉）閃爍顯示“HH”；庫溫探頭開路或低溫超限（小于-50℃/-50℉）閃爍顯示“LL”。壓縮機進入強制運行模式，先停止C7，后運行C8，依次循環。
化霜探頭短路或高溫超限（大于150℃/302℉）閃爍顯示“2H”；化霜探頭開路或低溫超限（小于-50℃/-50℉）閃爍顯示“2L”；進入和退出化霜都不考慮溫度的因素，只考慮時間因素，風扇與壓縮機同步。

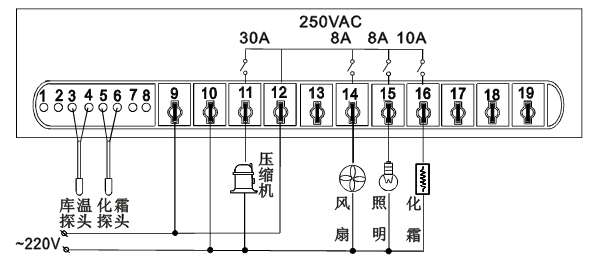

6、接線圖
五、安裝使用注意事項
溫控器不能裝在有滴水的地方、探頭安裝時應頭朝上、線朝下。如安裝需要，可延長探頭線最長至100米，不須重檢。為防止高頻干擾，探頭線不可與電源線或控制線捆扎并行，要分開。
六、溫控器配套附件
1、咸溫探頭2條
2、安裝支架1套
